Vad är ett avsättningsmagasin?

Ett avsättningsmagasin är ett underjordiskt magasin som kan vara både ihåligt eller fylld med ett poröst innehåll som makadam. Till skillnad från ett perkolationsmagasin är botten tät i ett avsättningsmagasin.

Dagvattnet leds in till magasinet via brunnar och ledningar, vartefter det fördröjs och renas, främst genom sedimentation. Tömning kan ske via överfall, pumpning eller kontinuerligt genom ett strypt utlopp. Avsättningsmagasin har relativt dyra anläggningskostnader, men kan vara ett möjligt val då plats saknas för en öppen dagvattenlösning ovan mark, samt när dagvatten inte anses lämpligt att perkolera ner till grundvattnet.

Innehållsförteckning

1. Val av plats
2. Dimensionering
3. Reningseffekt
4. Projekteringsanvisningar
5. Drift och underhåll
6. Tillsyn
7. Goda exempel
8. Produkter
9. Länksamling
10. Illustrationer

Val av plats

Avsättningsmagasin anläggs under mark och oftast i anslutning till vägar, gator, parkeringsytor och bostadsgårdar.

Dimensionering

Ytbehovet är försumbart i och med att magasinet anläggs under mark. Minsta anläggningsdjup är 1–2 m. Om magasinet är ihåligt och anläggs med en meters djup krävs en yta på 2 m² per 100 m² hårdgjord avrinningsyta för att omhänderta 20 mm nederbörd. Om det istället är fyllt med makadam med en porositet på 0,3 krävs knappt 7 m² per 100 m² hårdgjord avrinningsyta.

Reningseffekt

Föroreningar avskiljs mer effektivt ju längre uppehållstid dagvattnet får i magasinet. Det är främst större partiklar som avskiljs men dagvattnet kan även renas från partiklar ner till 1,5 μm. Med ett poröst fyllnadsmaterial kan cirka avskiljningsgrader för koppar, zink, krom, olja och partiklar vara kring 55 – 75 %. Dock avskiljs kväve och andra lösta föroreningar i låg grad.

	P	N	Pb	Cu	Zn	Cd	Cr	Ni	Hg	SS	olja	PAH16
Avskiljning (%)	70	15	75	70	70	60	70	55	60	75	65	60

Projekteringsanvisningar

En viktig aspekt i projekteringen är materialval för att göra magasinet tätt. Konstruktionen kan bestå av exempelvis betongrör eller betongskivor. Fler anvisningar finns i Svenskt Vattens publikation P105 sida 82.

Viktigt att tänka på/tips

• Ska magasinet vara ihålligt eller fyllt? Ett magasin fyllt med exempelvis makadam ger högre föroreningsavskiljning men kräver också en större anläggningsvolym. Ett makadamfyllt magasin kan också få en kortare livslängd då det inte kan tömmas på sediment.
• För att minimera risken av igensättning kan ett sandfång eller en annan typ av filter installeras vid inloppet. Detta är särskilt viktigt i makadamfyllda magasin.
• Om ett magasin anläggs under en parkering eller byggnad måste utformningen tåla belastningen.
• Vid höga grundvattennivåer måste magasinet kunna stå mot den lyftkraft som orsakas av grundvattnet.
• Magasinet bör vara utrustat med bräddfunktion för att förhindra utspolning av sediment vid kraftig nederbörd.

Drift och underhåll

• Regelbunden tömning av eventuellt sandfång eller annat intagsfilter.
• I tömningsbara magasin ska sedimenten avlägsnas regelbundet. Det är viktigt att sedimenteten hanteras på ett säkert sätt som inte skapar risk för utlakning av bundna metaller och andra föroreningar.
• In- och utlopp bör utformas för att minimera risk för förfrysning och igensättning under kalla perioder.

Tillsyn

Exempel på punkter som bör undersökas vid tillsyn:

• Hur ofta sker rensning av sandfång eller annat intagsfilter?
• Hur upptäcks det om det finns brister i anläggningen? Kontrolleras vattennivån?

Mer information om genomgång av dagvattenanläggning finns i Handläggarstöd för tillsyn på dagvattenanläggningar.

Goda exempel

Här visas ett urval av exempelanläggningar för dammar och våtmarker. Har du fler goda exempel? Dela gärna med dig till oss!

Produkter & Tjänster ANNONSER

Länksamling

• Hållbar dagvattenhantering i Stockholms stad – Avsättningsmagasin (Stockholm Vatten och Avfall)
• Utformning och dimensionering av anläggningar för rening och flödesutjämning av dagvatten” (SVU-rapport nr 2019-20, Thomas Larm och Godecke Blecken) s. 39- 42 samt s. 79- 87
• Dagvattentank under mark – broschyr från dagvattenprojektet SODA (2023)
• Fördröjningsmagasin under mark – broschyr från dagvattenprojektet SODA (2023)
• Betongmagasinet i Växjö
• Norra Länkens avsättningsmagasin

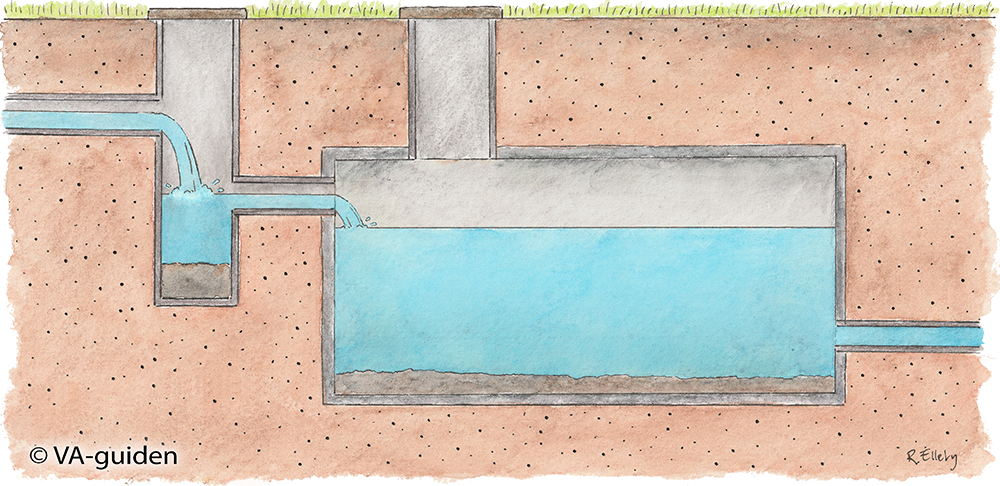

Illustrationer

Illustrationer över anläggningen får fritt användas i dagvattenutredningar, rapporter, m.m. så länge du refererar till VA-guiden. Tryck på bilderna för att förstora dem.
