Vad är MUDs?

Multifunktionella Urbana Dagvattenåtgärder, förkortat MUDs, är anläggningar för kvartersnära hantering av regnvatten, där olika dagvattenfunktioner kombineras och integreras med övriga konstruktioner och infrastruktur i utemiljön.

Dagvattenprojektet SODA har tagit fram kortfattade beskrivningar i broschyrformat för olika MUDs som kan anläggas både över och under mark. Dessa kan på olika sätt kombineras till systemlösningar för dagvattenhanteringen för en hel fastighet. MUD-materialet kan användas av tex fastighetsägare vid upphandling av dagvattenutredningar eller projektering av utemiljön.

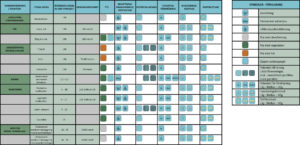

I varje broschyr beskrivs varje MUD med en illustration samt dessa egenskaper:

• Reningspotential (lösta ämnen, medelstora partiklar, grova partiklar)
• Utjämningspotential (låg, mellan, hög)
• Kostnader för investering och drift (låg, mellan, hög)
• Principer för utformning

Klicka på de olika anläggningstyperna nedan för att ladda ner de broschyrer som du är intresserad av. Längre ner på sidan hittar du även exempel på beslutsprocess vid valet av MUDs samt illustrationer som visar hur olika MUDs kan kombineras och seriekopplas. Du kan också ladda ned en kortfattad beskrivning av MUDs.

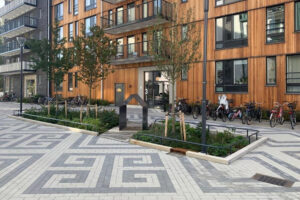

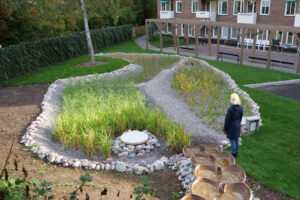

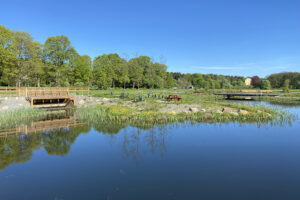

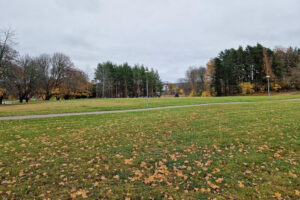

Ytliga MUDs

---

MUDs för infiltrering till underliggande mark/anläggning

---

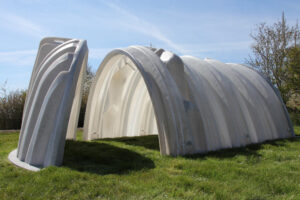

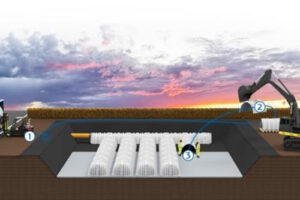

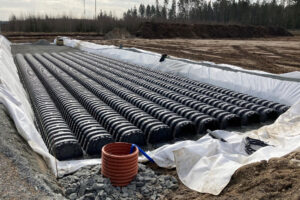

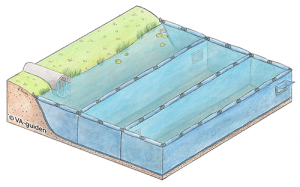

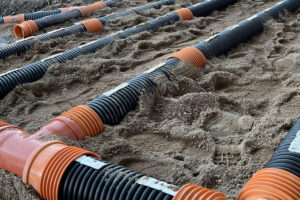

Underjordiska MUDs

---

Kombinerad MUD

---

Beslutsprocess vid valet av MUDs

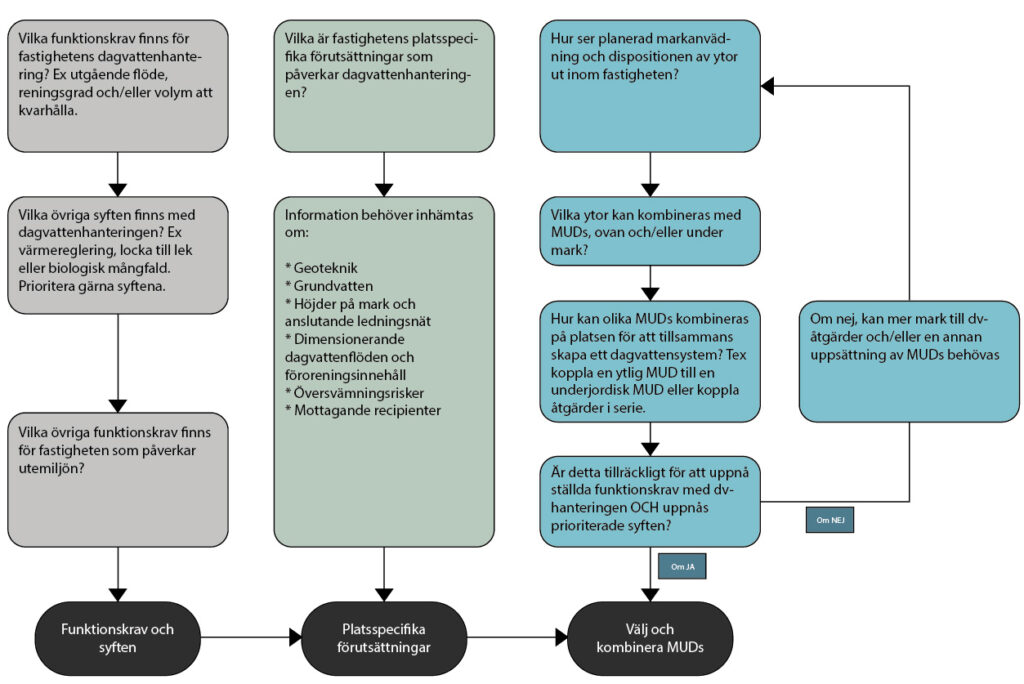

I figuren nedan visas ett förslag på beslutprocess att använda sig av vid valet av MUDs på kvartersmark. Den är uppdelad i tre steg:

1. Funktionskrav och syften. Utgångspunkten är vilka krav och behov det finns för dagvattenhanteringen: rening, utjämning och eventuellt återanvändning. Det kan tex handla om att VAhuvudmannen ställer krav på vad som får släppas till den allmänna dagvattenledningen eller att kommunen har riktlinjer för dagvatten inom fastighetsmark.
2. Platsspecifika förutsättningar. Platsspecifika förutsättningar som påverkar fastigheten ur dagvatten- och skyfallssynpunkt behöver inhämtas. Det kan handla om hur områden uppströms påverkar fastigheten samt hur fastigheten i sin tur påverkar områden nedströms inom avrinningsområdet. Andra platsspecifika förutsättningar kan handla om lokal höjdsättning, terrassens förutsättningar för infiltration samt eventuell risk för påverkan på grundvattnets status. .
3. Välj och kombinera MUDs. Utifrån planerad markanvändning och vilka som kommer att vistas på platsen väljs ytliga och/eller underjordiska MUDs. Ofta behöver flera olika typer MUDs sammanlänkas för att uppnå en systemlösning som uppnår uppställda funktionskrav (se steg 1).

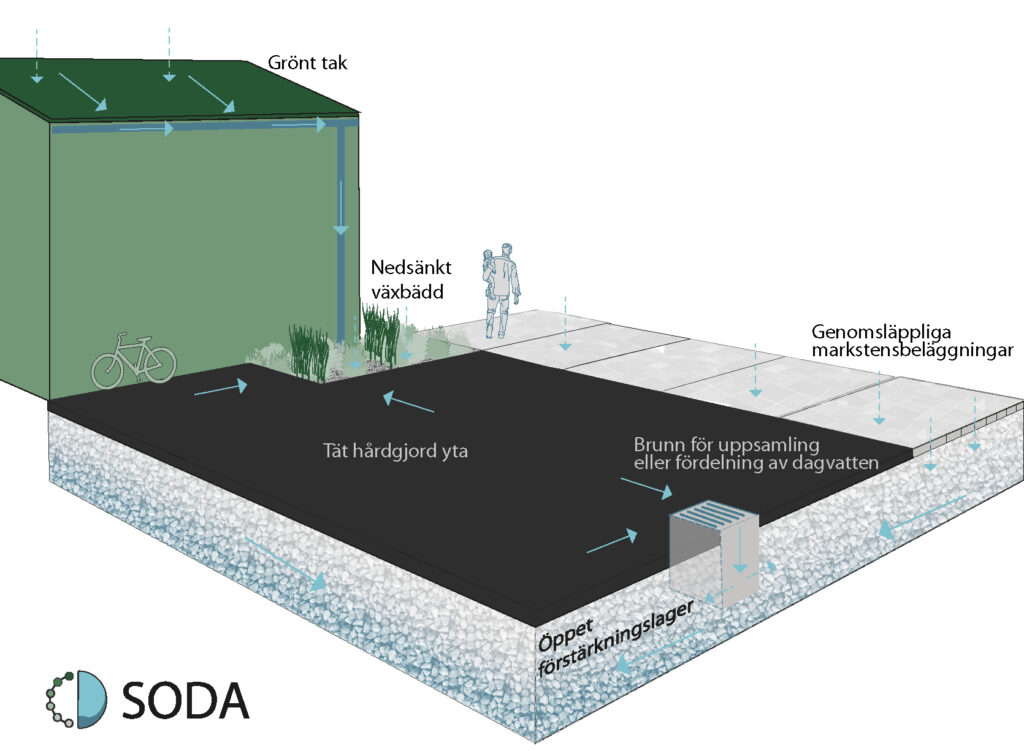

Illustrationer
