Vad är ett makadamdike?

Makadamdiken avleder, fördröjer, och till viss del renar dagvatten. De är diken fyllda med makadam (sorterad, krossad sten utan nollfraktion) och har ett dräneringsrör i botten anslutet till dagvattennätet. Dikesbotten kan både vara öppen eller tät beroende på om lokala förutsättningar tillåter infiltration till underliggande mark. Vid en öppen botten kan de då bidra till den naturliga grundvattenbildningen. Diket kan ha makadam ända upp till ytan eller bekläs med ett annat genomsläppligt lager.

Innehåll

1. Val av plats
2. Dimensionering
3. Reningseffekt
4. Projekteringsanvisningar
5. Drift och underhåll
6. Tillsyn
7. Goda exempel
8. Produkter
9. Länksamling
10. Illustrationer

Val av plats

Makadamdiken anläggs där dagvatten behöver avledas från en yta som en väg eller gata. Diket kan även vara ett försedimenteringssteg till en följande dagvattenanläggning. Lutningen i längdled bör vara låg, högst en procent. Makadamdiken kan också anläggas där plats saknas för något mer ytkrävande anläggningar som till exempel svackdiken.

Dimensionering

Ytbehovet är cirka 5 % av hårdgjord avrinningsyta och anläggningsdjupet bör vara minst 0,5 m. Fördröjningsvolymen i diket dimensioneras efter den nederbördsvolym eller det flöde som ska omhändertas. Dikets magasineringskapacitet beror av makadamens porvolym, vilket oftast ligger kring 30 %.

Reningseffekt

Makadamdiken avskiljer ungefär 50–90 % av större partiklar (> 1 mm) och föroreningar bundna till dessa. För lösta ämnen avskiljs ungefär 10–20 %. Få studier har ännu gjorts om makadamdikens reningseffekt, så siffror bör betraktas som riktvärden.

Rening kan förbättras om dräneringsröret placeras en bit ovanför botten – detta skapar en sedimentationsvolym. En högre andel fina fraktioner i ett makadamdike kan även förbättra reningen, men leder också till en minskad fördröjningsvolym och genomsläpplighet.

	P	N	Pb	Cu	Zn	Cd	Cr	Ni	SS	BaP
Avskiljning (%)	60	55	80	65	85	85	55	65	80	60

Projekteringsanvisningar

Viktigt att tänka på/tips

• Bräddning kan ske antingen förbi diket eller via bräddbrunnar som anläggs i nivå med högst tillåtna vattennivå i diket.
• Det finns risk för igenfrysning i dike vid låga temperaturer, vilket kan hämma rening. Med god genomsläpplighet minskar dock risken för frysning.

Drift och underhåll

• Infiltrationsytan och bräddsystemet måste kontrolleras med jämna mellanrum för att förebygga igensättning.
• Ogräsrensning och renhållning ska ske kontinuerligt.
• Efter en tid kan makadamfyllningen behöva bytas på grund av ansamling av sedimenterade partiklar i porer. Ju högre föroreningsbelastning desto oftare bör makadamen ersättas.

Tillsyn

Exempel på punkter som bör undersökas vid tillsyn redovisas här.

Goda exempel

Just nu har vi inga goda exempel att visa – men vi arbetar på det! Har du erfarenheter eller exempel på välfungerande makadamdiken? Dela gärna med dig till oss!

Produkter & Tjänster ANNONSER

Länksamling

• Hållbar dagvattenhantering i Stockholms stad – Makadamdike (Stockholm Vatten och Avfall)
• Föroreningsreduktion och flödesutjämning i makadammagasin (Chalmers Tekniska Högskola)
• Utformning och dimensionering av anläggningar för rening och flödesutjämning av dagvatten (SVU-rapport nr 2019-20, Thomas Larm och Godecke Blecken) s. 76 – 78

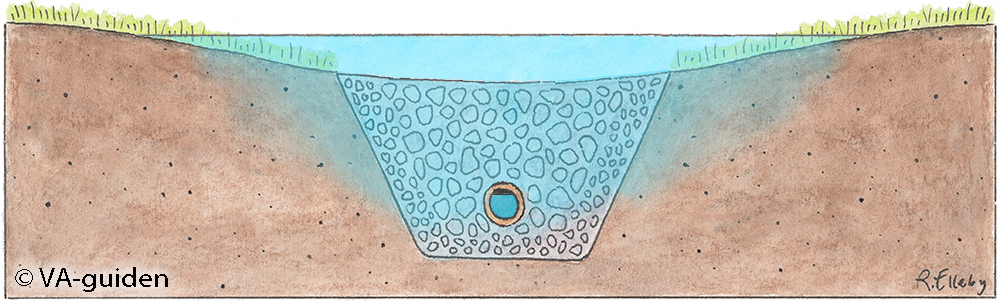

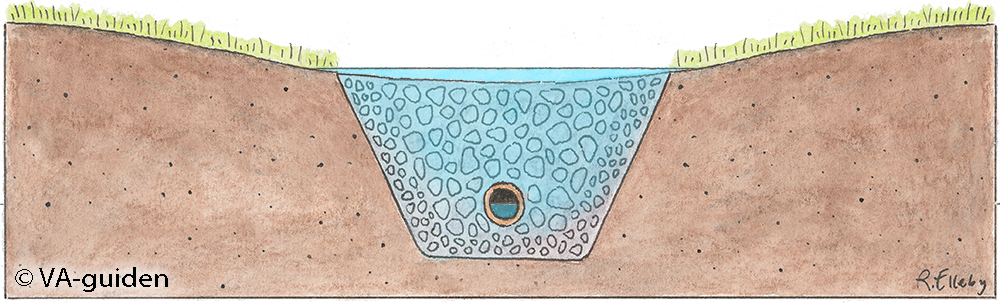

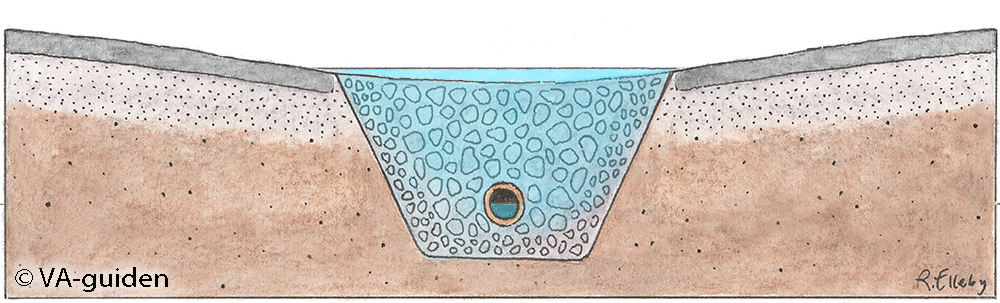

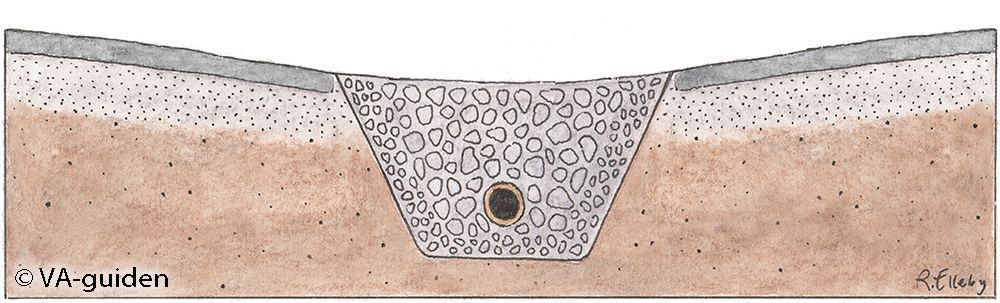

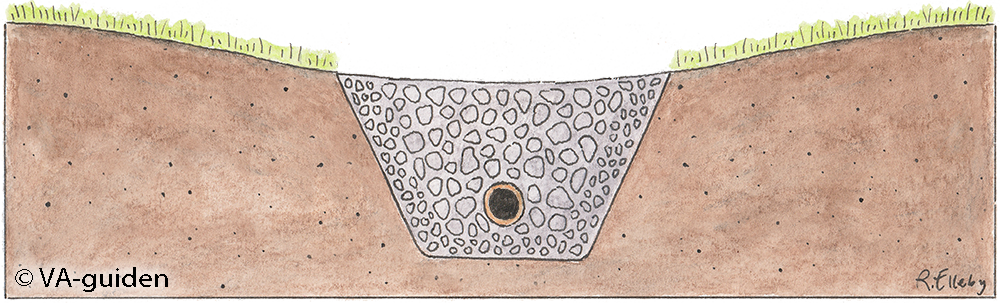

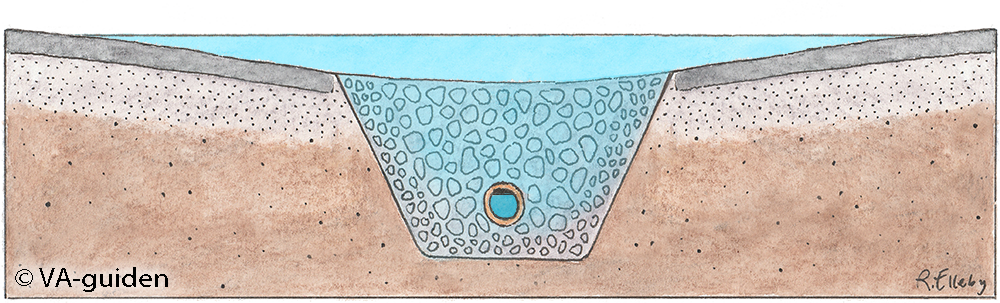

Illustrationer

Illustrationer över anläggningen får fritt användas i dagvattenutredningar, rapporter, m.m. så länge du refererar till VA-guiden. Tryck på bilderna för att förstora dem.
